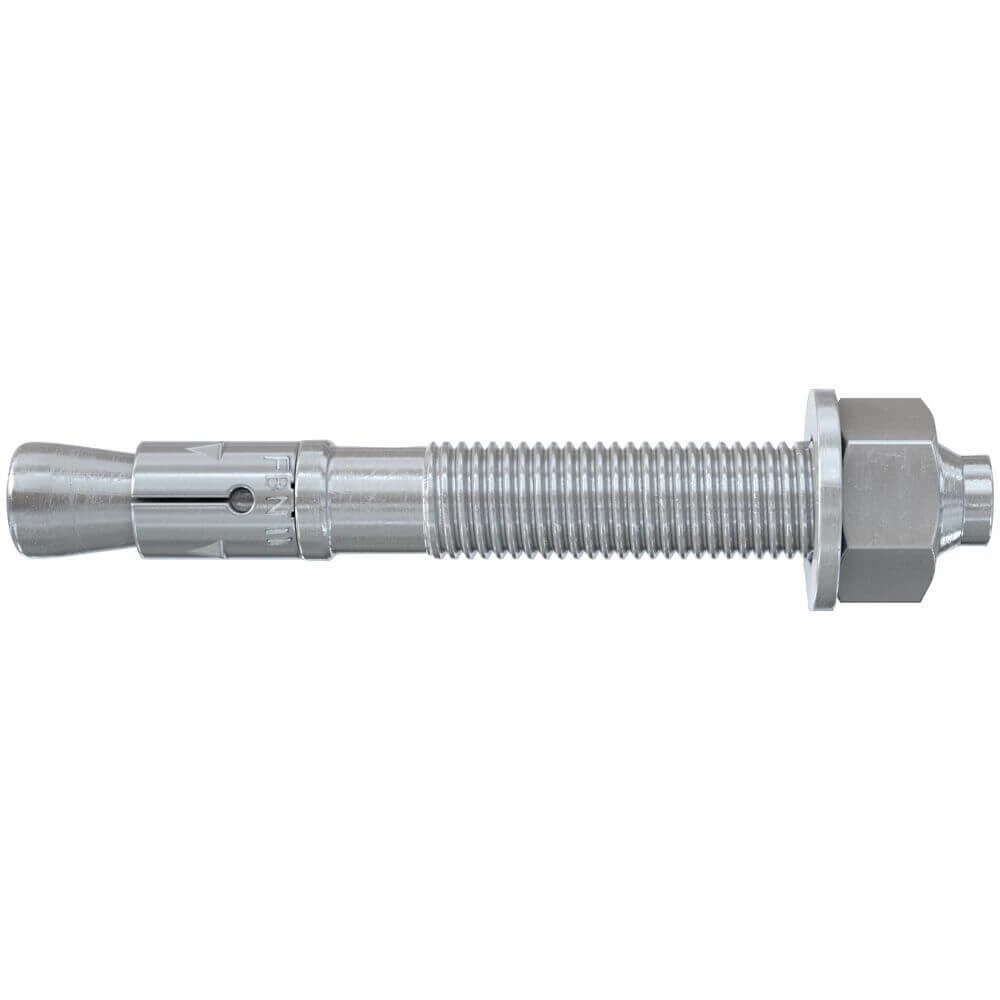

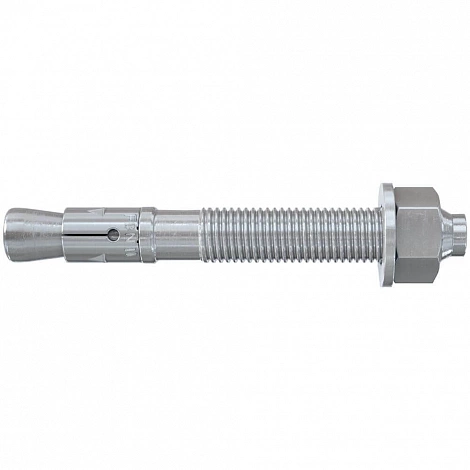

Fischer FBN II 16/50 (45565) Анкер клиновой распорный M16x170/50/65 мм

Арт.: 45565

В наличии

Количество: 200

453

р.

В корзину

Описание
Характеристики
Оплата и доставка

Fischer FBN II (45565) Анкер клиновой распорный M16x170/50/65 мм

Материал и применение

Материал: Оцинкованная сталь

Анкер-болт Fischer FBN II представляет собой экономичное решение для надежного крепления различных конструкций в нерастянутой зоне бетонных оснований. Данный механический анкер распорного типа серии FBN II монтируется методом предварительного или сквозного монтажа, а при соблюдении определенных требований подходит для дистанционной установки.

Используется для фиксации несущих элементов металлоконструкций, стальных опор, люков канализационных колодцев, оборудования, направляющих и монтажных профилей.

Допущено для применения с материалами: Нерастянутый бетон классов от C20/25 до C50/60, а также строительный камень плотной структуры.

Преимущества

Удобство использования

Благодаря длинной резьбе анкер Fischer FBN II отличается простотой монтажа. Удлиненная резьбовая зона позволяет компенсировать допустимые погрешности в расстоянии между монтажными узлами, повышая гибкость применения.

Универсальность монтажа

Длина резьбы болта обеспечивает возможность дистанционного монтажа и использования различных вариантов глубины посадки.

Надежность крепления

Распорный элемент клинового анкера равномерно распределяет нагрузку в материале основания, обеспечивая надежное крепление с высокой грузоподъемностью.

Сертификация и безопасность

Международные сертификаты соответствия ЕТА и огнестойкость класса R 120 гарантируют безопасность эксплуатации и высокую эффективность анкерного крепления.

Функционирование

Анкер FBN II подходит для предварительного и сквозного монтажа. При определенных условиях пригоден для дистанционной установки.
Перед монтажом необходимо установить шестигранную гайку в оптимальное положение (болт должен выступать приблизительно на 3 мм).
В процессе затяжки конический болт перемещается в распорной втулке, расширяя её и прижимая к стенкам подготовленного отверстия.
Маркировка на торцевой части анкера указывает на установочную глубину.
Для серийного монтажа рекомендуется использовать монтажный инструмент FABS.

Технические параметры

Параметр	Значение
Модель	FBN II 16/50
Вес единицы (грамм)	265
Размер	M16 170/65 мм
Количество в упаковке (шт)	10
Материал основания	бетон, камень
Материал	оцинкованная сталь 4.6-5.8
Допуски и сертификаты	ETA, DoP
Минимальная глубина сверления (мм)	154
Марка бетона	C20/25-C50/60
Резьба	M16
Диаметр отверстий (мм)	16
Диаметр анкера (мм)	16
Длина (мм)	170
Размер гайки под ключ	SW24
Момент затяжки при монтаже (Нм)	100
Длина резьбы (мм)	105
Допустимое растягивающее усилие (кН)	12.6
Допустимое срезывающее усилие (кН)	25.2
Минимальное межосевое расстояние (мм)	90
Минимальное расстояние от края (мм)	120
Производитель	FISCHER
Страна производства	Германия
Страна бренда	Германия

Установочный инструмент: Рекомендуется использовать инструмент FABS fischer для анкерных болтов, обеспечивающий экономичное крепление для широкой области применения в нерастянутом бетоне.
